モデラーGP2009



今年のモデラーGPへの参戦マシンは、'87NSR500です。'86NSRシャシと'98エンジンをベースに作ろうと思います。(一昨年NSR500Vを作った時の残りの部品なんです･･･)茂木を目指して頑張ろう!!

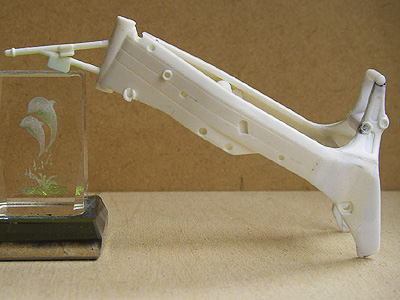

	昨年の'82γに引き続き、チャンピオンマシンシリーズです。まずはフレームから作ります。やはり、バイクの中心となる部分ですから、ここから始めます。スイングアームピボットから後ろを、プラ板とプラ棒から成型します。ビミョーな局面の部分は、手曲げプラ板です。

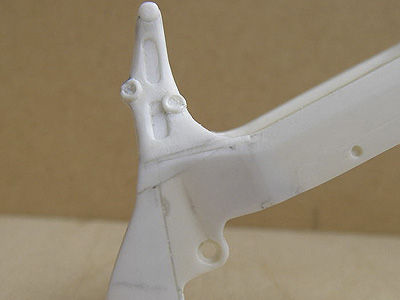

	で、そのビミョーな曲面の部分。真ん中辺にあるちっちゃい丸は、ボルト座の溶接跡です。もう少し溶接に見えるよう、細工します・・・
	お次は、シートカウルです。ベースキットを、しゅっとスマートにしましょ！いつものように、プラ板を切った貼ったして、形を作ってゆく事にします。
	ふくらみの足りない所には、プラ板を貼ってゆきましょう。

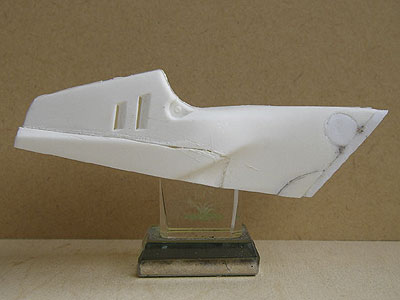

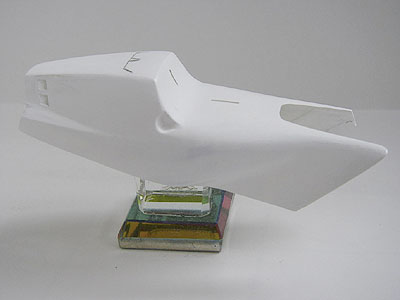

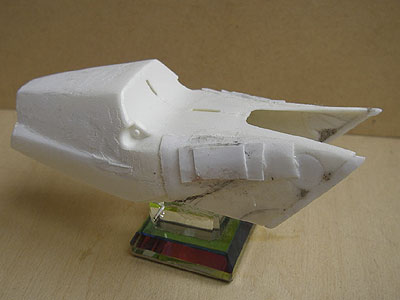

	盛っては削りで、シートカウルがほぼ完成しました。細かい加工はなかなかきれいにできません。ルーバーがいまいちです。でもシルエットはまあまあこんなもんかと。しかし、白をバックに白い部品の写真はいまいちですね。

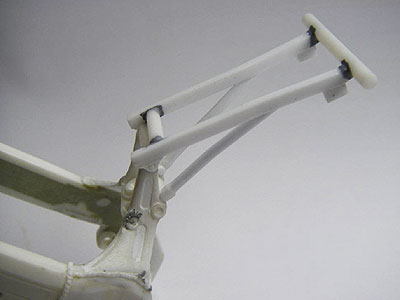

	で、フレームのシートレールを作ります。これもプラ板とプラ棒を手曲げで成形して接着です。接合部は、溶きパテをチャチャッと塗って、溶接ビードの感じに…ならなかったので、もちょっと修正します。(^_^;)

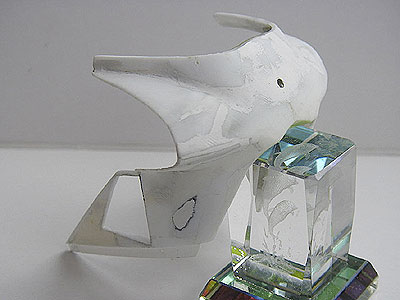

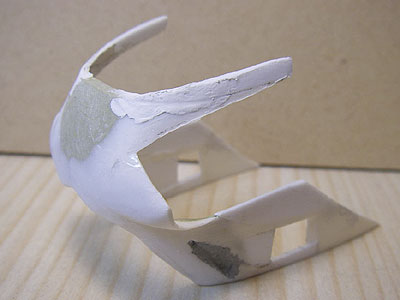

	続いて、フロントカウルに移ります。 87で特徴的なナックルガード部の形状を再現する為上半分をバッサリいきました！パテやプラ板を付け足して、成形していきます。
	そして、得意の？手曲げプラ板でナックルガードを作ります。継ぎ目をパテで消して、こんな感じ。似てるような、似てないような…

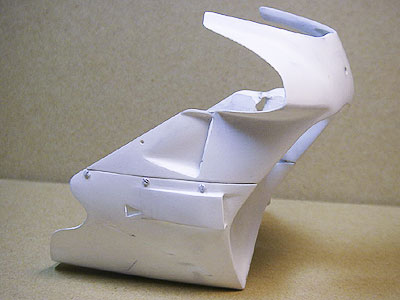

	アンダーカウルを組みました。ここにもルーバーが開いてまして、やっぱりきれいに削れません。目立たない事を祈って、先に進みます。「ネジのなにわ」小さいマイナスネジを見つけたので、カウルはこれで留めましょう。

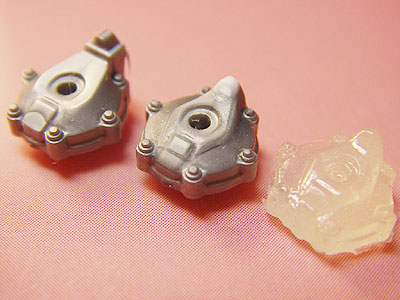

	ぼちぼちエンジンの出番です。シリンダヘッドの形状を変更しています。ちょっとコンパクトな感じでしょうか。キットのヘッドを削って、１つ完成させまして… ４ついるので、複製しました。シリコンの型取りは定番ですが、複製にはエポキシ接着剤を使ってみました。少しずつ使えて便利です。こんなものでよければ、複製して差し上げますが、いらないか（テレ笑）
	続いてのパーツはこれです。キットの部品を見ていたら、目立つ所なのでどうしてもディテールアップしたくなりました。ので、チャレンジすることにしました！

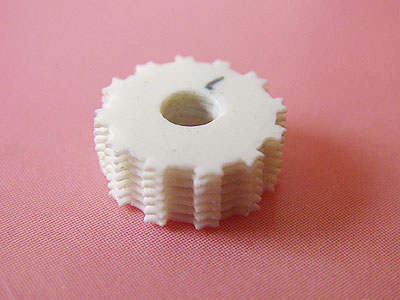

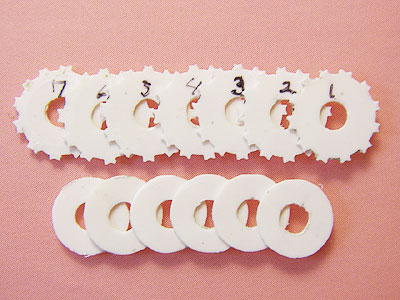

	これをこんな風に重ねて…

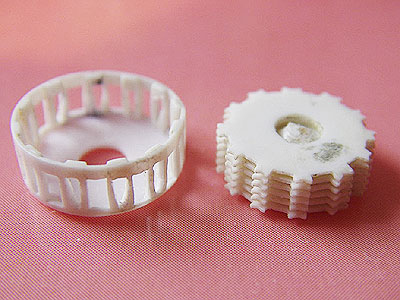

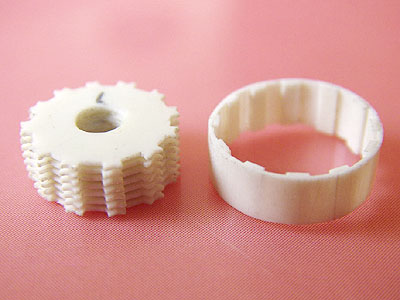

	こんな輪っかと組み合わせます。
	この輪っかには、スリット加工を入れます。私の手加工では、この精度が限界…

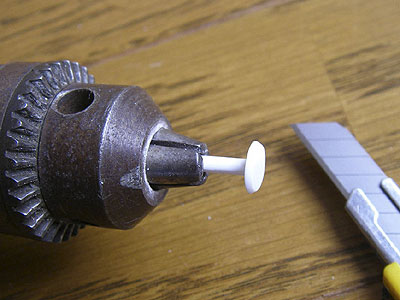

	さてこれは何でしょう？そう！正解！！旋盤とバイトです！これで台形状の円盤を作り…

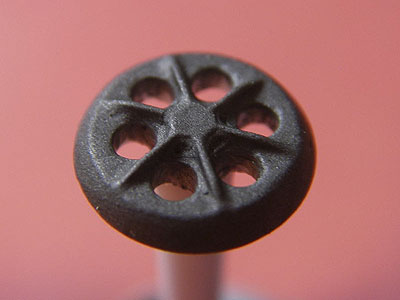

	リブを立てて塗装しすると、こうなります。

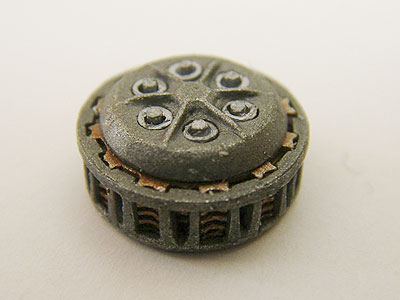

	これらを組み立てると、クラッチの出来上りです。やっぱりクラッチ板の１枚１枚が見えてるとイイ感じです。
	シリンダヘッドを組むとこうなりました。エポキシ接着剤にもサーフェーサーがのったので塗装出来そうです。シリンダの間隔が広いようなので、切り詰めようと思います。

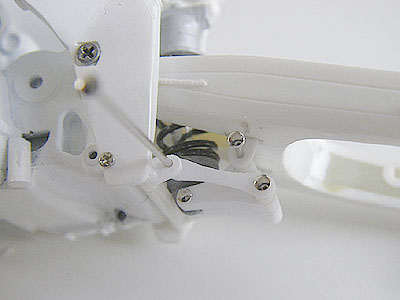

	リアサス下側リンクの詳細形状がわかりません！！手持ちの資料では、チャンバーに隠れてしまっています。仕方がないので、想像で作るとします。スイングアームの溶接跡も再現します。最近便利な物もあるようですが、昔ながらの伸ばしランナーです。虫ピンで仮止めすると、こんな感じ。うん、いい感じです。

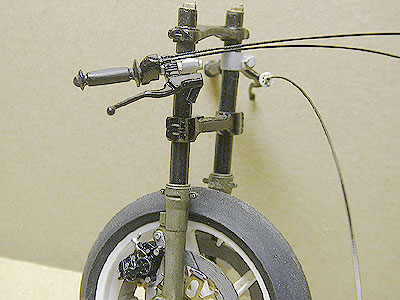

	フロント周りは、ちょこっと手を入れました。フォークのクランプボルトを再現してます。実は、反対側はナナメになってしまった… （こちら側も怪しいが…）

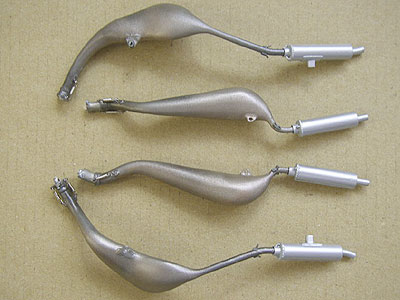

	チャンバーは、アルミワイヤを芯にして、パテで成形します。アルミ線は柔らかいので、現物合わせで形状を決めてゆけ、便利です。固定用のスプリングも、ウエーブのスプリングから切り出して、ちまちま作りました。サイレンサー側もこれから付けます。

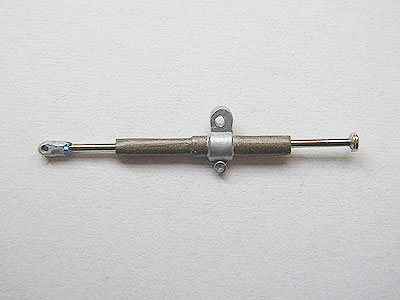

	ステダンはシャフトに虫ピンを使い、可動式にしました。キットの本体に、息を止めて穴を開けてます。まっすぐ開いてヨカッタです。

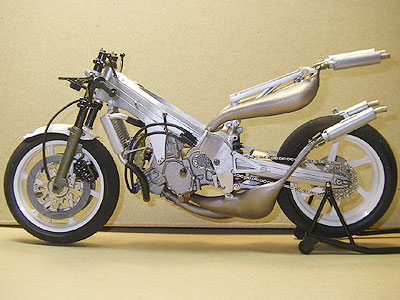

	そんなこんなで、組み立ててみました。やっぱり、バイクの形になると、ぐっと気分も盛り上がります。などど感慨にふけっている場合ではありません。ラストスパートをかけなければ！！ところで、ここで重大なミスに気が付きましたが、もう直している時間がありません。しかも、このミスに気が付いたのが嫁さんだった！というのが、へこむじゃぁないですか…

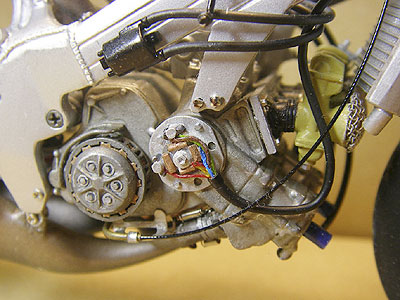

	エンジン右側のアップ。自分なりには、良い出来かと… キャブの色はちょっと失敗でした。配線は、テグスに色を塗ってます。

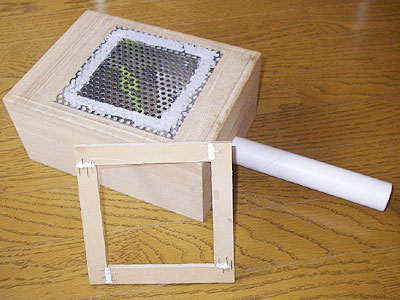

	今回、これを作りました。バキュームフォーマー！！今までは熱した透明板を型にギュッと押しつけていたのですが、今年は違います。家にあった食器の箱とラップの芯（これがうちの掃除機にピッタリ）に、パンチングメタルだけ買って作ったので、総費用百数十円です。

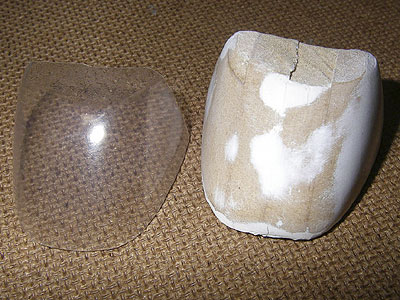

	で、作ったのがこれです。キムチのふたが、きれいなスクリーンになりました！！

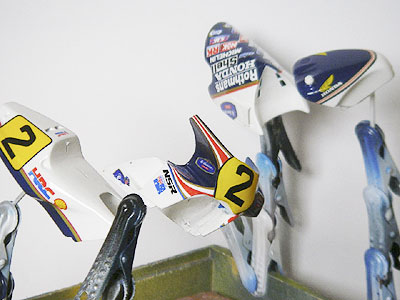

	外装の仕上げがほぼ完了です。今年は市販のデカールを使ったので、パソコンとの格闘はありませんでしたが、クリア塗装がホコリだらけになっちゃいました（涙…）そもそも塗装もへたくそなのに、その上このありさまです。当日は、目を細めて遠目に見ましょうネ。

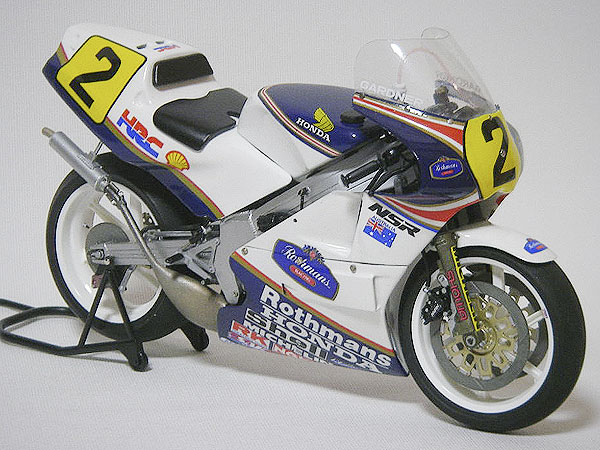

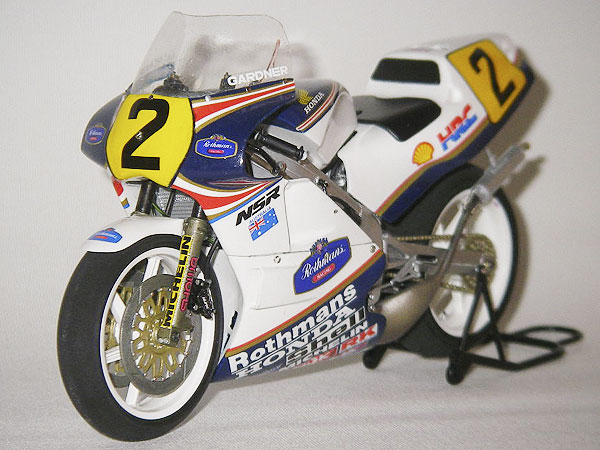

とにも、かくにも、完成です！最後の組立で、カウルの細い所が割れ、チャンバーステーがもげて外れ…いろいろありましたが、なんとか出来上がりました。これで、私のチャンピオンマシンコレクションが１つ増えました。

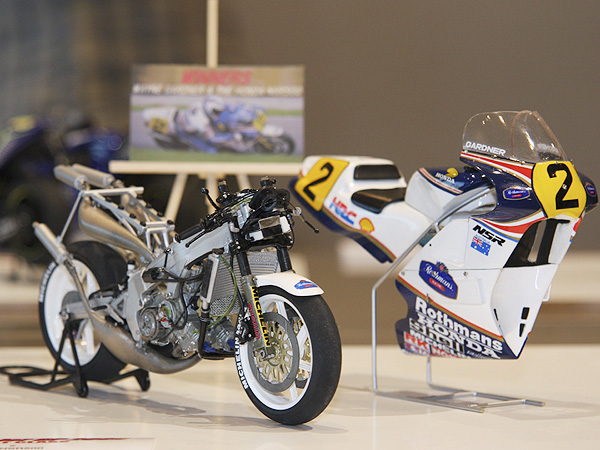

今年も無事？完走する事が出来ました。最後はやはり駆け込みになった所もありましたが、完成できて大満足です。今年は、前日からモテギへ行く予定ですので、みなさんよろしく。
