年々、レベルが上がっており、あくまで参加する事に意義を見いだしていますが
今年も参戦させて頂きます。よろしくお願い致します。 車種は表題の通りホンダのカブです。というのも 仕事でホンダのCMを制作させて頂いており、今回はカブ生誕50周年の CMを作らせて頂きました。日頃の感謝の気持ちも込めて・・・とはいっても、当然キットは存在しておりません。 バンダイから赤カブとして発売されていたものがありますが C100とは全くの別 物。 フルスクラッチよりはましですので、これを元に制作する事にします。 資料はこの雑誌。 |
|

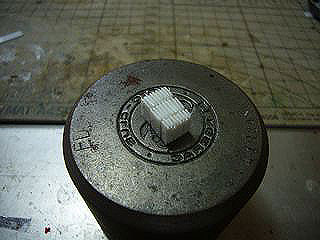

箱を開けてみるとさすがにシンプル、プロターにもひけを取りません(笑) ササッと仮組をしてみました、サイズ感はほぼ良いようですが ほとんど手を加えなければいけない状態です。 先ずはエンジンから、 フィンの積層、久々の1/12、ちいせぇ〜。 | |

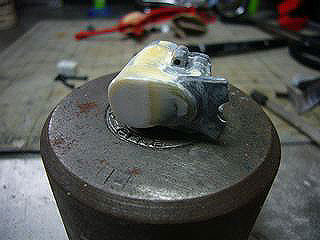

ケースも盛ったり貼ったり・・・。 | |

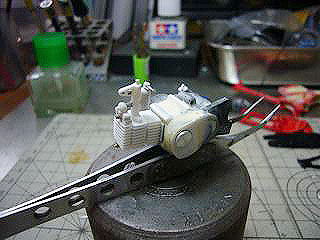

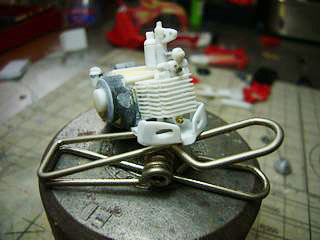

こまごましたものを作りこんで、まだまだ手を入れなければなりませんが 大まかな所は完成。 | |

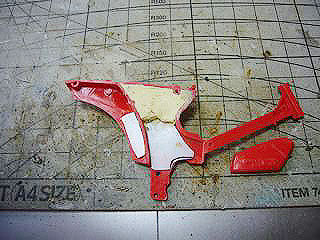

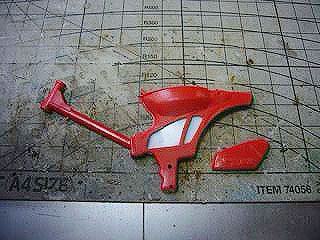

次は、フレームです。 コレマタ大変、バッテリーカバー(?)が一体になっています。 形状も違っているので、これを切り離します。 |
|

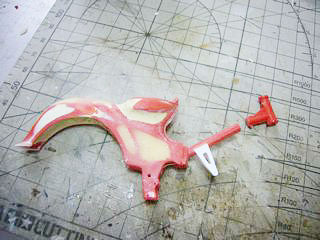

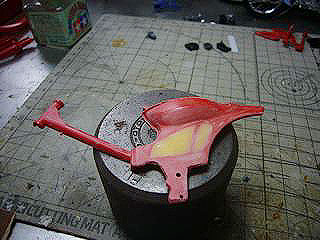

裏からプラ板を張り込んで表からパテ盛り。 | |

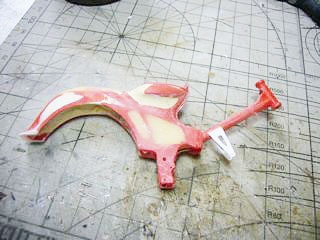

タンク形状も違っているので中をパテで埋めて | |
リアフェンダーは分割式・・・参った。

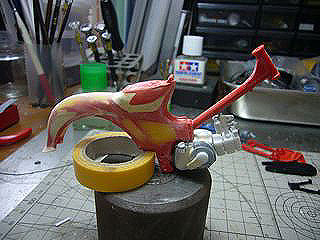

取りあえず芯にしてますが、あまりに違うので、ここも資料を元に 切った貼った盛った削ったX4くらいでしょうか・・・。 ある程度の所で、エンジンを搭載してみました。 |
|
想像以上に使えるパーツがありませんでした、読みの甘さはいつも通 り。 フレーム長が3.5/mmほど短いようでしたのでバッサリ! 1/mmの真鍮棒を芯にして繋ぎました。 ついでにエンジンハンガーもプラ板から・・・。 |
|

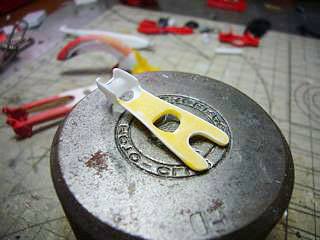

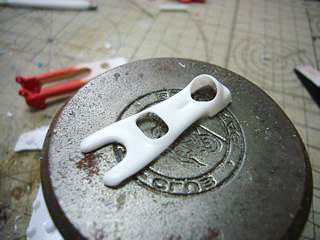

エンジンのアンダーガードも0,3/mmプラ板でつくりましたが なかなか複雑な形をしております。 資料を基にしておりすが、だいたいです。 | |

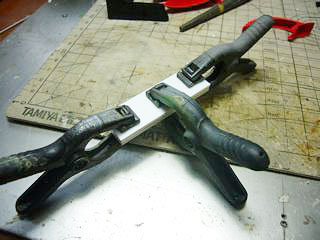

次にフロント回りに取りかかります。 コレマタ全くの別物、ヘッドライトの位置が違っているため ここもほぼスクラッチです。 先ずはプラ板を積層して、ブロックを作ります。 丸1日をこのまんまで。 |
|

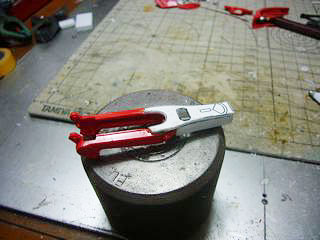

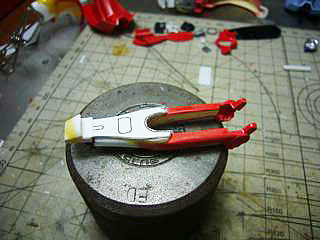

キャリパー部分をそのまま使用しようと思いますので、 不要部分をカット。 積層したプラブロックを切り出して、合体させました。 | |

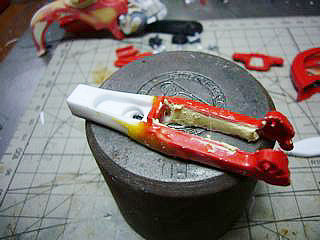

裏はこんな感じで・・・。 フォーク部分(?)も裏からパテ盛り |
|
フロント部分のプレートを仮で貼ってますが、 このプレートが厄介です。型をおこして、プラ板をヒートプレスします。 | |

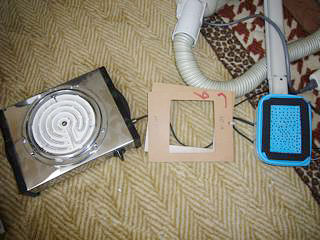

今まで桃象を使用しておりましたが、無駄
になる部分も多いため 簡易小型ヒートプレス器を作成。 タッパウェアーのふたにダイレクトに穴をあけてますが、 やはり若干たわみました。冷えているうちはまだ良いのですが やはり熱したプラ板を当てると、たわみますのでここはやはり アルミのパンチングを使用した方が良いでしょう、今度買ってきます。 |
|
とは云いつつこのままで一発でぬ いたのがこれです。 | |
エッジがアマアマです。 裏からパテを盛って エッジを立てれば何とかなるかなぁ〜。 |
|

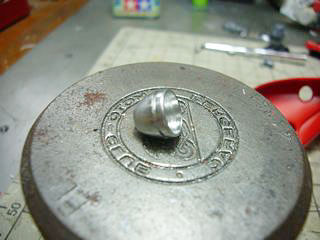

パテ作業も少し飽きたので、ヘッドライトを10/mmアルミ棒から挽きました。 | |
リング部分を切り離して完成。 レンズをどうするかまだ思案中。 | |

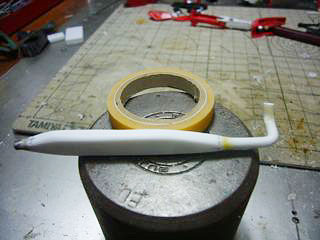

次はモナカマフラーです、これもプラ板積層から資料とにらめっこしながら 繋ぎ合わせ部分はこれからですが、延ばしランナーから何とかなるのでは・・・と思っていますが・・・あまいか? | |

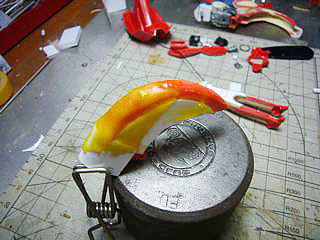

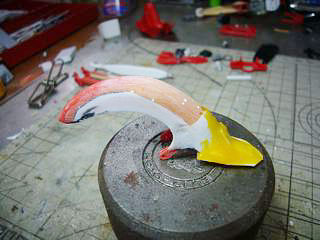

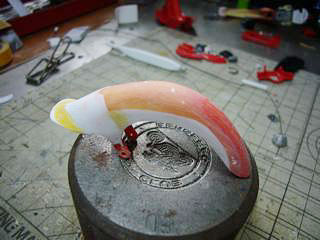

フロントフェンダーです。 これも芯にして切ったり貼ったり盛ったり削ったリです。 |
|
サフェをまだ吹いていないので全体の感覚がつかめてませんが
おおよそ良い予感・・・あまいか? 全体的に赤カブは角張っており、初期型は丸みを帯びています。 時代のトレンドは繰り返されますが、不変のカブ・・・うそです。(笑) |
|
いよいよ締め切りも近づいてきました。果 たして間に合うか甚だ疑問? いくら考えても作業は進みませんので、とにかく手を動かしましょう。 フロント部分ですが、フェンダーが出来たので仮組みしてみると エンジンと干渉してしまいます、やっちまいました。こんなにも違ってます。 | |

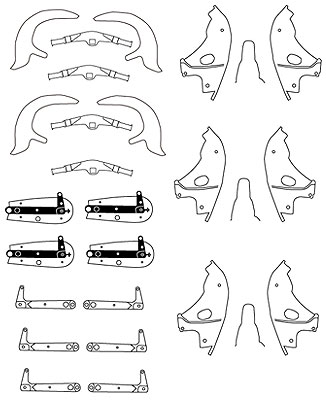

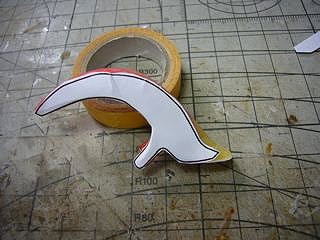

当然作り直しました。 作り直さなければならない部分を個々にある程度トレースして プラ板にはって切り出し制作します。 | |

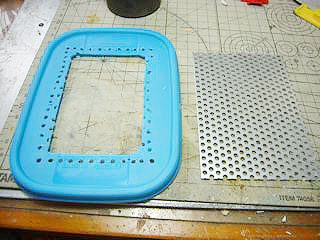

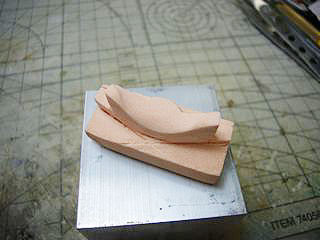

ハンドルカバー?はケミウッドから削りだして、プラ板をバキューム。 前回の簡易バキュームの問題点を解消するため、1mmアルミパンチを 貼って完成させました。 | |
型を載せて、バキューム。 ですが、またまたやっちゃいました。 アルミパンチにかえたため基盤が固くなったため、 型がポッキリ。失敗の連続ですヮ。 | |
型を作り直して・・・。 | |

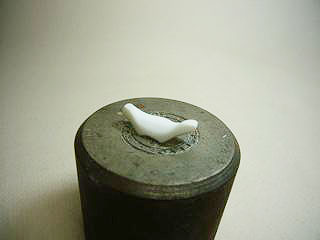

何とか完成しました。 ハンドルはこの中に入りますので、リップクリーム塗った後、 中に粘土を入れて固まったら、それを元に削りだします。 |
